Hydraulik Ölfilter

Ölfilter mit CNC-gefrästen und schwarz eloxiertem Gehäuse inkl. Anbaulaschen.

Bis zu einem Druck von max. 25 Bar einsetzbar, Anschlussgewinde M3

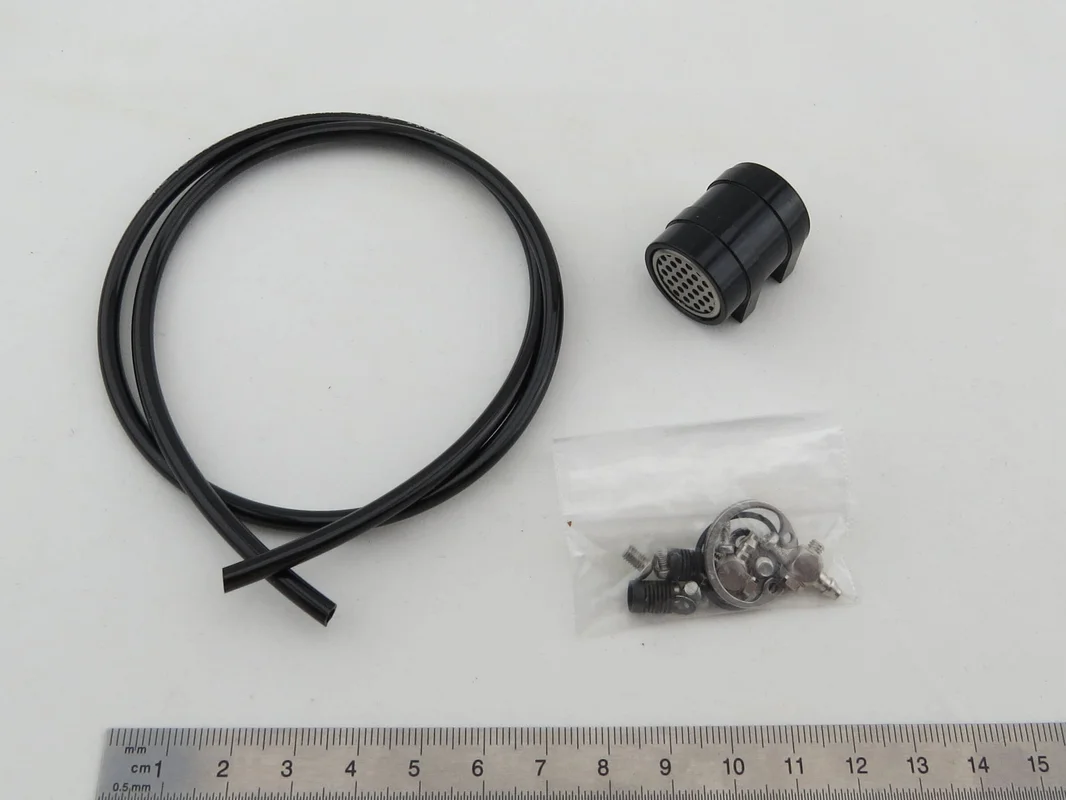

Inhalt des Montagesatzes:

• Filtereinsatz
• Filtergehäuse
• O-Ring
• Dichtscheibe

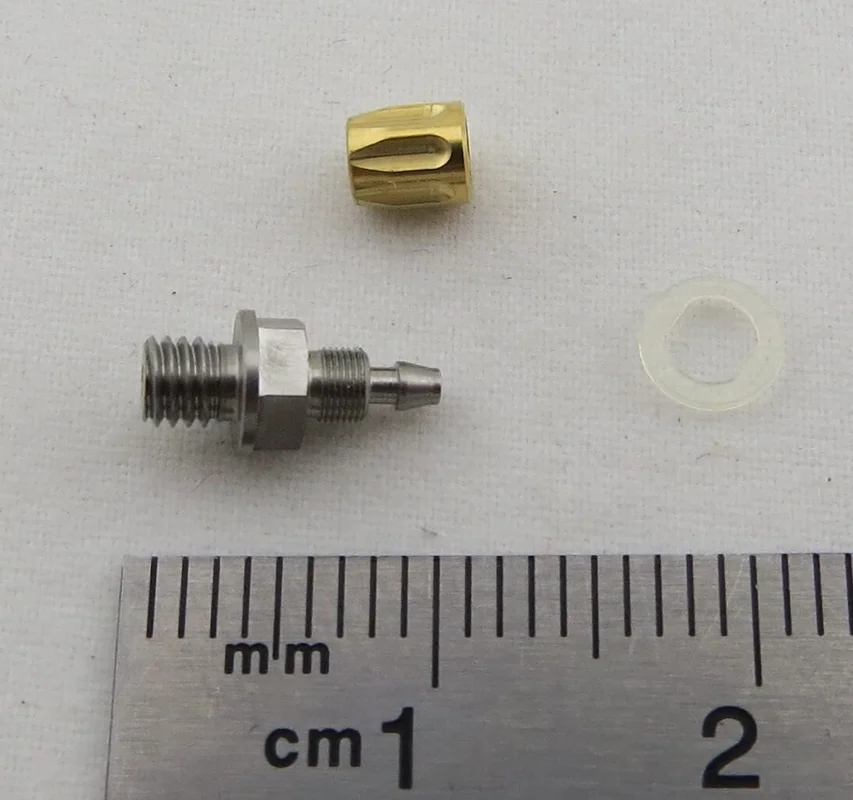

• Anschlussnippel mit Überwurf
• Hydraulikschlauch
• Schrauben

Verwendung:

Setzen Sie den Ölfilter immer in die Rücklaufleitung zwischen den Ventilblock und der Pumpe. Setzen Sie den Filter niemals in die Druckleitung da er sonst beschädigt werden kann. Um eine optimale Filterleistung zu erhalten sollten die Anschlussleitungen so groß wie möglich gewählt werden. Achten Sie beim Einbau des Filters auf dessen Strömungsrichtung. Diese ist durch einen Pfeil auf dem Filterelement angegeben. Der Pfeil muss immer zum Tank hin zeigen.

Auf der Filter-Eingangsseite können Sie maximal 3 Leitungen anschließen. Die nicht verwendeten Bohrungen müssen Sie mit Schrauben und Dichtungen verschließen. Auf der Filter-Ausgangsseitewir der Nippel direkt in der Filterpatrone angeschraubt. Beim Anziehen kann sich die Patrone im Gehäuse verdrehen. Um dies zu vermeiden müssen Sie mit einer Zange an dem Sechskant gegen-halten um den Nippel richtig dicht anziehen zu können.
