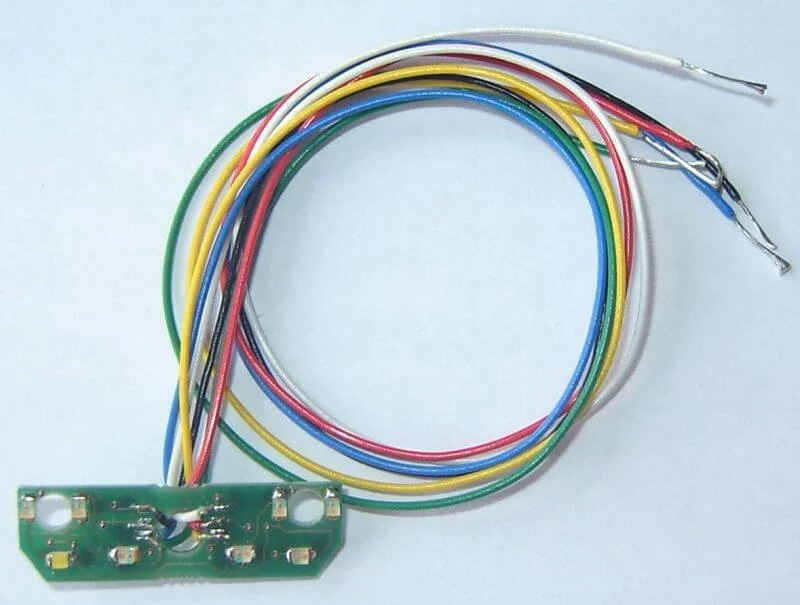

Platinen für 7-Kammer-Rückleuchten 12V.1 Paar (1x links, 1x rechts), Auflieger, mit SMD-LEDs bestückt, gemeinsamer Plus- Pol, 5 Lichtfunktionen, Kennung ROT. Notwendige Widerstände sind integriert!

Passend zu Artikel 1905 – 7-Kammer-Rückleuchte.

Die isolierten einzelnen Anschluss-Litzen sind farbcodiert:

Litzenlänge ca. 18cm.

rot = gemeinsamer PLUS-Pol

weiss = Rücklicht

schwarz = Bremslicht

grau = Blinker rechts

gelb = Blinker links

grün = Rückfahrlicht

blau = NebelschlusslichtBei Verwendung dieser Beleuchtungsplatinen sind dann folgende Lichtfunktionen möglich.
