Description

PBR-10SL 10 Kanal 2.4GHz Empfänger

Features

• 10 Kanal 2.4GHz Empfänger
• schlanke Bauform für enge Rümpfe
• extrem störsicherer Empfang
• extreme Reichweite
• integrierter Telemetrie- und Servobus (P²BUS)
• leistungsfähige Echtzeit Telemetrie
• Telemetrie Empfangsqualität und Akkuspannung als Telemetrie fest integriert
• 6-Achsen iGyro mit optionalem iGyro SAT
• Data Ausgang als FastTrack, PWM, S.BUS, SRXL oder PPM12 umschaltbar
• Empfangsteil erweiterbar mit PBR-26XS
• Parameter Einstellung aller Funktionen per Sender

Technische Daten

Betriebsspannung	4,0V – 9,0V
Stromaufnahme Betrieb	58mA
Unterstützte Fernsteuersysteme	ATOM/CORE
Kanäle	10 + 1
Servoausgänge, programmierbar	PWM, FastTrack, S.BUS, SRXL, PPM12
Auflösung Servoimpulse	4096 Schritte
Unterstützte Telemetriesysteme	P²-BUS
Abmessungen	60 x 18 x 10 mm

Gewicht	12 g
Temperaturbereich	-30°C bis +85°C

Produktbeschreibung

Die Empfangseinheiten

Passend zum ATOM/CORE gibt es eine Reihe verschiedene Empfänger:

PBR-10SL

Ist ein extra schlanker 10 Kanal Empfänger mit einem Empfangsteil für enge Einbaugegebenheiten. Der Empfänger besitzt eine P²BUS Schnittstelle für Servo- und Telemetrie Daten und einen Zusatzausgang der wahlweise als SRXL-Bus oder als Kanal 8 umgestellt werden kann. Optional kann deriGyroSATangeschlossen werden um die eingebaute iGyro Funktion zu nutzen. Das eingebaute Empfangsteil kann mit demPBR-26XSzu einem redundantem Empfangssystem erweitert werden.

PBR-9D

Ist ein 9 Kanal Empfänger mit zwei redundanten Empfangsteilen. Der Empfänger besitzt eineP²BUSSchnittstelle für Servo- und Telemetrie Daten und einen Zusatzausgang der wahlweise als SRXL-Bus oder als Kanal 10 umgestellt werden kann. Optional kann deriGyroSATangeschlossen werden um die eingebaute iGyro Funktion zu nutzen. Die eingebaute Empfangsteile können mit demPBR-26XSum eine zusätzliche Empfangseinheit erweitert werden.

PBR-7S

Ist ein 7 Kanal Empfänger mit einem Empfangsteil. Der Empfänger besitzt eineP²BUSSchnittstelle für Servo- und Telemetrie Daten und einen Zusatzausgang der wahlweise als SRXL-Bus oder als Kanal 8 umgestellt werden kann. Optional kann deriGyroSATangeschlossen werden um die eingebaute iGyro Funktion zu nutzen. Das eingebaute Empfangsteil kann mit demPBR-26XSzu einem redundantem Empfangssystem erweitert werden.

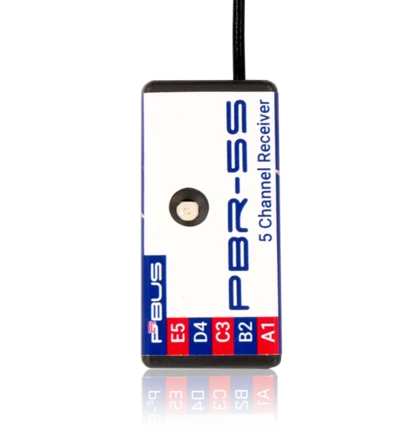

PBR-5S

Ist ein 5 Kanal Empfänger mit einem Empfangsteil. Der Empfänger besitzt eineP²BUSSchnittstelle für Servo- und Telemetrie Daten und ist aufgrund seiner minimalen Größe für kleine Modelle bestens geeignet. Der Ausgang 5 kann vom Sender aus als S.BUS, SRXL oder PPM Signal umgestellt werden, zum Beispiel zur Verwendung bei Flybarless Systemen oder Flugsimulatoren.

PBR-5XS

Ist ein 5-Kanal Empfänger speziell für Hallenflugmodelle. Dieser Empfänger kommt ohne Gehäuse und Steckanschlüssen um das Gewicht auf ein Minimum von2gzu reduzieren. Die Servo Kabel werden direkt auf der Platine angelötet. Die Spannung eines Antriebs- Akkus kann direkt vom Empfänger gemessen und per Telemetrie an den Sender geschickt werden. Die integrierte Chipantenne erleichtert den Einbau.

PBR-26D

Ist ein Satellitenempfänger mit zwei redundanten Empfangsteilen. Der Empfänger besitzt eineP²BUSSchnittstelle für Servo- und Telemetrie Daten und einen Zusatzausgang der als SRXL oder S-BUS konfiguriert werden kann. Dieses Empfangsteil ist zur Anbindung an unsere PowerBox Stromversorgungen oder Flybarless-Systeme gedacht. Optional kann deriGyroSATangeschlossen werden um die eingebaute iGyro Funktion zu nutzen. Die eingebaute Empfangsteile können mit demPBR-26XSum eine zusätzliche Empfangseinheit erweitert werden.

PBR-26XS

Ist ein extrem kleiner Satellitenempfänger mit einem Empfangsteilen. Der Empfänger besitzt eineP²BUSSchnittstelle für Servo- und Telemetrie Daten für die Anbindung an alle PowerBox Stromversorgungen. Wahlweise kann der Ausgang auch auf FastTrack-Out, S.BUS, SRXL oder PPM umgestellt werden. Mit der FastTrack-Out Option kann derPBR-26XSals Erweiterung der Empfangsteile in bestehenden Empfängern genutzt werden.
