Description

1x Nautic Multiswitch Kanalerweiterung 8-zusätzliche Schalter (16-Funktionen) Für Graupner Sender, Es wird ein freier Proportionalkanal an Sender und Soundmodul benötigt

Auf einen Blick:

-Erweiterung des Senders mit zusätzlich 8 Schaltern

-Steuerung weiterer 16 Funktionen

-Auswertung der Schalter mittels Soundmodul USM-RC, USM-RC-2 oderMultiswitch-Decoder MSD-16

-Anschluss benötigt freien Proportionalkanal

-Einbau innerhalb oder außerhalb des Sendergehäuses möglich,Gehäuse für externen Anbau verfügbar

-Wichtig: nicht mit jedem Sender / Sende-System kompatibel

Beschreibung:

Das Nautic-Multiswitch Modul NMS ist eine Kanalerweiterung fürRC-Sender mit 16 Schaltfunktionen.

Das Schaltermodul wird in den Sender eingebaut und überträgtauf einem Kanal – je nach Version – die Zustände von 812 Schaltern.

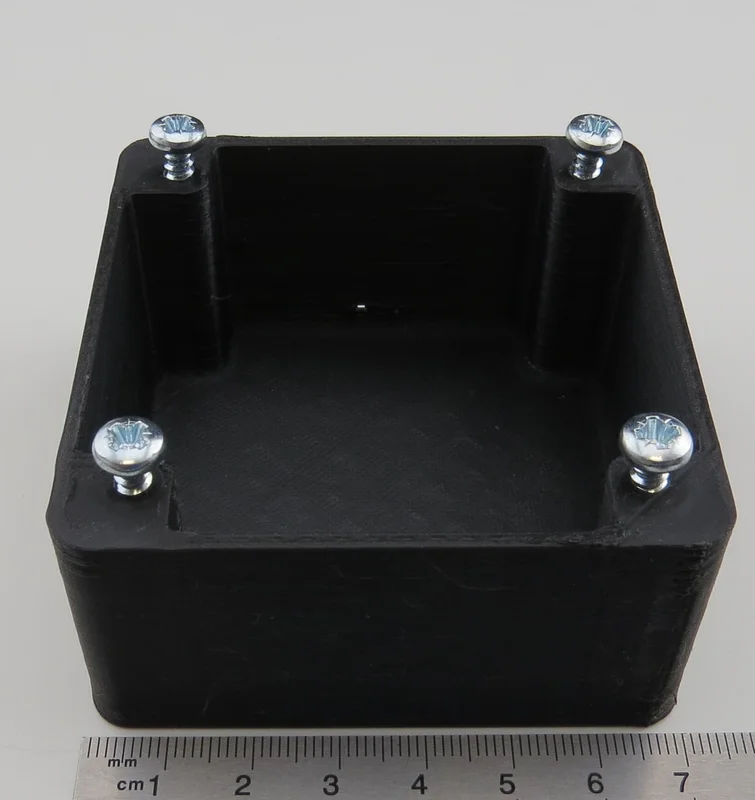

Sollte in dem Sendergehäuse nicht genügend Platz für den Einbauvorhanden sein, können die Module mit den Multiswitch-Gehäusenaußerhalb des Sender-Gehäuses angebracht werden.

Mit den Schaltern können die verschiedenen Funktionen(z.B. Sounds starten oder Ausgänge schalten) der Soundmodule USM-RCund USM-RC-2 gesteuert werden. Der Ausgang des Empfängers wird dabei direkt mit dem Proportionaleingang (X2/3 bzw. X2/4) des Soundmodulsverbunden, es wird somit kein zusätzlicher Multiswitch-Decoderbenötigt.

Optional ist es ebenfalls möglich mit den Modulen NMS-16-G undNMS-16-R die Ausgänge des Multiswitch Decoders MSD-16 zu schalten,falls die Auswertung der Schalter unabhängig vom Soundmodul erfolgen soll.

Jeder der Schalter auf dem NMS hat 3 Stellungen: Oben – Mitte – Unten. Die mittlere Stellung ist die „Aus“-Stellung.Somit können pro Schalter 2 Funktionen („Oben“ und „Unten“) gesteuert werden.

Die Schalter haben alle eine „Tastfunktion“, d.h. Sie gehenautomatisch immer wieder in die Mittelstellung zurück.

Über die im Sound-Teacher programmierbare Memory-Funktion, könnenmit der Tastfunktion aber auch dauerhaft Schaltausgänge für z.B.Lichter geschaltet werden.

Die Übertragung der Schalterzustände erfolgt nach demZeitmultiplexverfahren, wodurch sich die Reaktionszeit derSchalter um ca. 0,2-0,3s verlängert.

Technische Daten:NMS-16-G

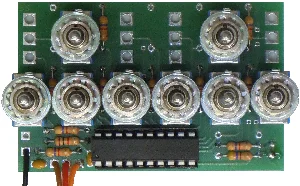

Das NMS-16-G (mit 8 Schalter) kann in Graupner Sendereingebaut werden.

-Abmessung der Grundplatine: 66 x 47 mm

-Benötigte Höhe in der Fernsteuerung (ohne Schalterhebel): 26 mm

-Schalterabstand: horizontal 12 mm, vertikal 15 mm
