Description

Adapter zum Anschluß von einzelnen LEDsan den IR-Empfänger 7921. (Anhänger-/Auflieger-Infrarot-Empfänger)

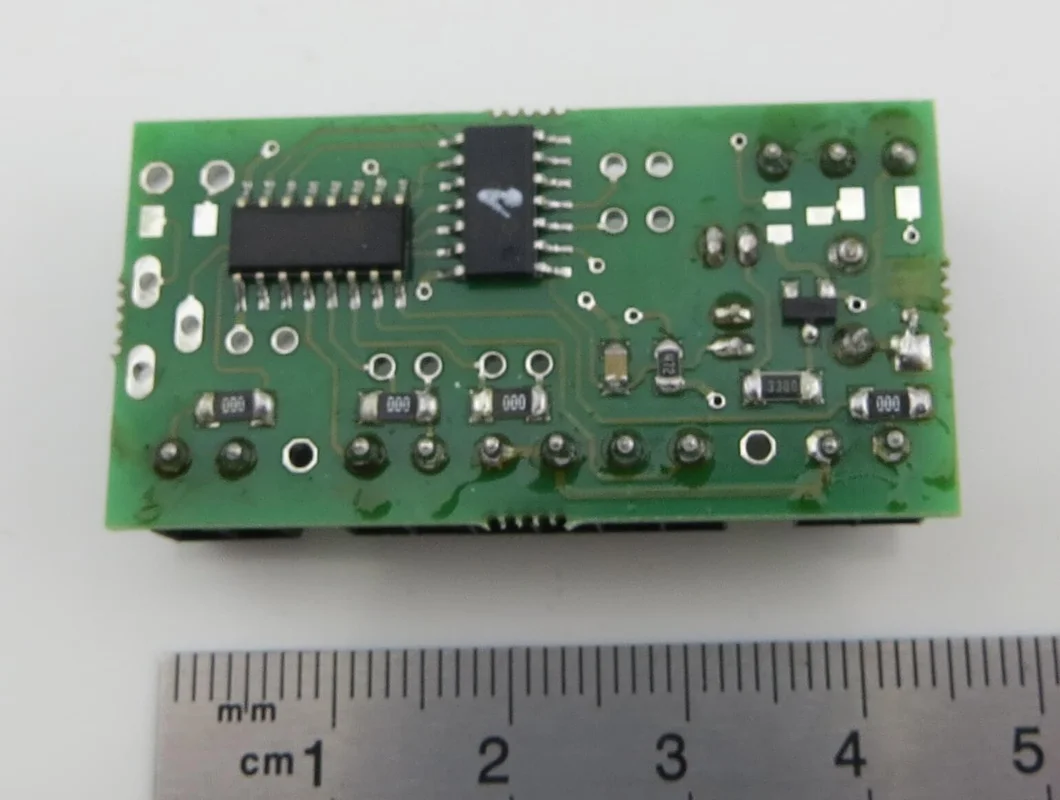

Dieses Modul ermöglicht den Anschluss einzelner LEDs mit Vorwiderstand oder Beleuchtungsplatinen für LEDs mit gemeinsamem PLUS-Pol an den seriellen Ausgang der IR-Empfangsanlage (Artikel 7921, nicht enthalten).

Anschluss der LEDs nach dem Plan vornehmen, der dem Artikel beiliegt.

Alle PLUS-Ausgange (+) sind untereinander verbunden. Die Ausgänge sind mit 70mA belastbar. LEDs können parallel an den Ausgängen angeschlossen werden.

Die Kontroll-LED leuchtet bei Spannung an der 3-poligen Leiste an 1(-) und 2(+).

Die 0,5A Sicherung schützt die Ausgänge vor Zerstörung.

Technische Daten:

Größe: 45,5×23,5mm

Ausgänge: 6x 70mA

Spannung 6-12V
